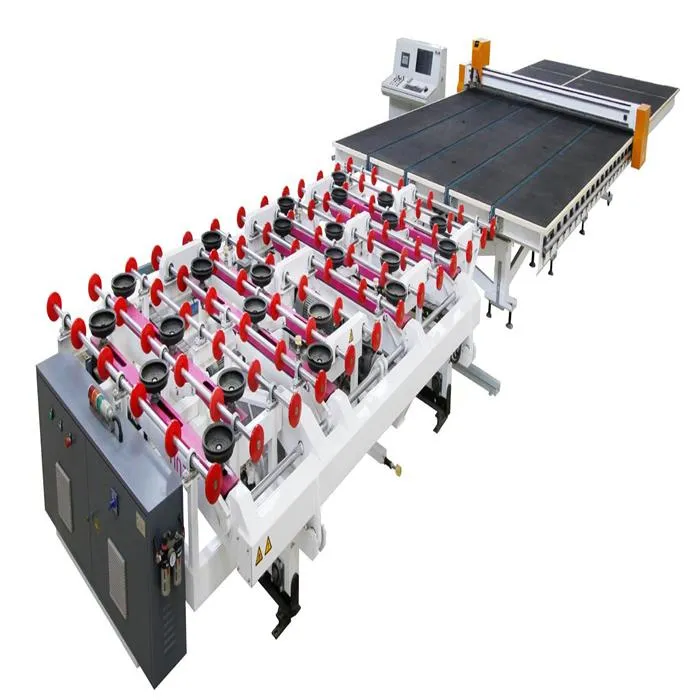

Ⅰ. Stikla griešanas mašīnu ražošanas līnija BM-2520

Ⅱ. Mašīnas konfigurācija:

Stikla iekraušanas mašīna BM-2520

BM-2520 pilnībā automātiska CNC stikla griešanas mašīna

Stikla bremžu mašīna BM-2520 ar gaisa spilvenu

Ⅲ. Mašīnas specifikācija:

Ⅲ-1. BM-2520 Piln automātiska stikla dubultās rokas un vienas pozīcijas iekraušanas mašīna

1.1. Aprīkojuma sistēma : galvenā ietvara / darba sistēma / pārvades sistēma / vakuuma adsorbcijas sistēma / mehāniskā pagrieziena sistēma / augsta un zema spiediena vadības sistēma / programmas vadības sistēma

1.2. Mehāniskās sastāvdaļas:

1) pagrieziena riteņu ķēde: augstas precizitātes pastiprināts tips

2) pārnesuma brīvgaitas ritenis: PU

3) vakuuma piesūceknis: dubultā absorbcijas struktūra

4) pārsūtīšanas / pagrieziena motors: Taivānas CPG motors

5) vakuuma sūknis: PUXU (Sino-Vācija)

1.3 Elektriskie elementi.

1) PLC kontrolieris: Delta

2) Pārveidotājs: Delta

3) Vadības kabelis: īpaši elastīgi ekranēti vadības kabeļi

4) Kontaktors: Schneider

5) Pneimatiskā daļa: Taivānas Airtac ， SMC

1.4. Tehniskais parametrs:

1) Maksimālais stikla izmērs: 2500 * 2000 mm Minimālais stikla izmērs: 1000 * 1200 (kreisā puse)

2) Stikla biezums: 2-19mm

3) Iekraušanas stikla cikls: 40–90 s (regulējams)

4) Pārneses ātrums: 0–40 m / min (regulējams)

5) Maksimālais bagāžnieka dziļums: 700mm

6) Kravas svars: 500KG

7) Roku daudzums vienā pusē: 3 gab

8) Vakuuma piesūcekņu daudzums uz katras rokas: 3 gab

9) Iekraušanas sviras: dubultā svira

10) Darba pozīcija: viena pozīcija

11) Jauda (uzstādīšana): 380V / 50 HZ

12) Instalētā jauda: 6 kW

13) Saspiests gaiss: 0,3Mpa-0,5Mpa

14) Vakuuma spiediens: -70 ～ -90Kpa

2. Tehniskā informācija

2.1 Galvenais ievads: Automātiska stikla iekraušanas mašīna

Ar ļoti izturīgu rāmja struktūru, uzticamu vakuuma sistēmas dizainu ar Venturi vakuuma ierīci, kas novērš stikla krišanu elektrības pārtraukuma gadījumā. Kraušanas ieročus vadīja elektromotors.

Augstas kvalitātes sertificēti komponenti, kas garantē ilgtermiņa uzticamību un vieglu, rezerves daļu pieejamību.

Modulārais dizains ļauj jaunināt jaunākās stacijas.

2.2. Tehniskais apraksts

1) Pagrieziena režīms: mehāniskā pagriešanās, ātrs ātrums, vienmērīga darbība, kravas stikla biezums no 2 līdz 19 mm. Salikts ar divrindu pagrieziena pārvades ķēdi, lai nodrošinātu pārvades procesa drošību un uzticamību.

2) pagrieziena leņķis: regulējams, no 95 līdz 98 grādiem.

3) Plaukta dziļums: īpašs izvelkams savienojošā stieņa mehānisms, piesūcekņa slānis virzās uz priekšu 150 mm un plaukta dziļums ir 700 mm, kas varētu atbilst dažāda veida stikla statīvam.

4) Indukcijas sistēma: divi fotoelektrisko sensoru komplekti, lai nodrošinātu darbības drošību.

5) Rullīšu stienis: īpašs izvelkams savienojošā stieņa mehānisms, lai nodrošinātu sinhronu pacelšanu un stikla atdalīšanu droši.

6) Sūkšanas sistēma: ieviesta divslāņu sūkšana, spēcīga absorbcija.

7) Piesūcekņa vadība: katram kausam ir atdalīts gaisa vārsts, lai kontrolētu, viegli un brīvi izvēlieties darba krūzes daudzumu.

8) Pacelšanas un iekraušanas sistēma: pirms iekraušanas paceliet stiklu, ja stikls ir sabojāts pielipšanas dēļ.

9) Trauksmes sistēma: mašīnai ir trauksmes piederumi, tai ir paškontroles sistēma un sarkana un zaļa trauksmes poga.

10) Darbības režīms: mašīnai ir divu veidu vadības režīms (automātika un manuālais)

11) Darbības ekrāns: krāsaina LCD skārienekrāna interfeiss

12) Parametru iestatīšana: iekraušanas secību un stikla daudzumu var automātiski iestatīt, izmantojot digitālo informāciju.

Ⅲ-2. Stikla griešanas mašīna BM-2520

2.1. Tehniskais parametrs:

Maksimālais stikla izmērs: 2500 * 2000mm

Stikla biezums: 2-19mm

2.2 Griešanas parametrs:

Lineārā paralēlisms: ≤ ± 0,15 mm / m

Diagonālā precizitāte: ≤ ± 0,30 mm / m

Griešanas tilta ātrums: 0〜160m / min

Griešanas tilta paātrinājums: ≥ 3,0m / s²

Griezējinstrumenta ātrums: ≥160m / min

Griezējinstrumenta paātrinājums: ≥ 6,0m / s²

Siksnas transmisijas ātrums: ≥ 40m / min

Griešanas galviņas precizitāte: ≤ ± 0,2 mm

2.3 Jauda:

Jauda (uzstādīšana): 380V / 50 HZ

Instalētā jauda: 6 kW

Saspiests gaiss: 0,6Mpa

2.4. Iekārtu darbība

Aprīkojuma rāmis: garantējiet precizitāti un saglabājiet formu.

Griezējinstrumenta priekšauts: griešanas galviņa var pagriezties par 360 grādiem.

Galda virsma: HDF plātne

Filcs: Filcs, gluds un antistatisks

Griešanas eļļa: pneimatiskā ieejas eļļa automātiski ， griešana un eļļas sinhronizācija

Pārneses sistēma: Sinhronizēta jostas pārsūtīšana automātiski.

2.5. Mehāniskās daļas :

Galda virsma: HDF

Plaukts: KHK

Pārsēšanās josta: Barbieri

Griešanas ritenis: Vācija Bohle

2.6. Elektriskās daļas:

Microsoft Windows saskarne

Spriegums: 380V / 50 HZ, aprīkots ar transformatoru.

Motors: Japānas YASKAWA atdalīšanas motors

Pieejas slēdzis: SN

Kontroles karte: Itālija importēja TECNOS (saskaņojiet ar Itālijas OPTIMA PROGRAMMATŪRU)

Galvenās elektriskās daļas: Japānas IDEC relejs, Schneider maiņstrāvas kontaktors

Gaisa proporcionāls vārsts: Japānas SMC

2.7 Programmatūra

Itālija importēja griešanas un optimizācijas programmatūru

Optimizācijas programmatūra var sakrist ar ERP sistēmu.

Griešanas pozīcijas ierobežojums

Automātiski aprēķiniet jaudu

Vairāk nekā divi tūkstoši griešanas formas datu bāzu. (Esiet viegli darbināms)

Saskaņojiet ar AUTO CAD zīmēšanas programmatūru.

Optimizācijas programmatūru var tieši izmantot ar griešanas programmatūru.

Automātiskā kalibrēšanas funkcija nodrošina griešanas precizitāti.

Griešanas ceļa izvēles funkcija ļauj nodrošināt vislabāko griešanas ātrumu.

Pielāgojiet griešanas spiedienu automātiski, ātri, precīzi un vienmērīgi.

Griežot dažādu formu, automātiski noregulējiet griešanas spiedienu, lai nodrošinātu ātru griešanas efektu.

Automātiska izcelsmes pozīcija var būt meklēšana un iestatīšana.

Darbības ievade: tastatūra un pele, ķīniešu vai angļu valodas interfeiss.

Formas skenēšana: dažādu formu skenēšana no viena punkta uz otru un pēc tam pārnešana uz CAD zīmējumu.

Optimizācijas programmatūra: kombinējiet un pasūtiet griešanas izmērus nejauši, izvadiet labāko griešanas risinājumu un uzlabojiet griešanas efektivitāti. Pēc optimizācijas manuāla pārskatīšana, kas uzlabo griešanas izlietojuma līmeni.

Optimizēts spiediens un ātrums: Atbilstoši modelim, taisnai līnijai, līknes līnijai, sākuma un beigu punktam izliekot un izliekot ； paātrinājuma sekciju un bremzēšanas sekciju, tas var pielāgot vispiemērotāko spiedienu un ātrumu.

Formu datu bāze: datu bāze ir pieejama dažāda veida formām.

Formas optimizācija: mainiet izmēru, pagrieziet, pārvietojiet un vienmērīgi apvienojiet datu bāzē.

Darbības interfeiss: ķīniešu vai angļu valodas interfeiss, atbalsta daudzu veidu valodas.

Urbšanas pozīcija ： urbšanas pozīcijas prepozīcija.

Griešanas galvas aizsardzība: mehāniskās aizsardzības funkcija, izvairieties no avārijas iespējamības.

Formas griešana: automātiski nogriež taisnu un slīpu līniju un jebkuru formu.

Pārneses siksna: motora piedziņas siksna tieši un pārvietojiet griezējstiklu sadalīšanas mašīnā.

Braukšanas aizsardzība: divkārša mehāniskā un elektriskā aizsardzība, lai maksimāli aizsargātu ceļojumu.

Griešanas spiediena regulēšana: jebkuru griešanas spiediena regulēšanu var tieši regulēt ar tastatūru, nav nepieciešama manuāla darbība.

Ⅲ-3. Stikla sadalīšanas mašīna BM-2520

3.1. Tehniskais parametrs:

Galda virsmas izmērs: 2500 * 2000mm

Galda virsmas augstums: 900 ± 30 mm

Gaisa ventilatora daudzums: 1gabals

(Neatkarīga slēdža vadība）

TEHNISKĀ SPECIFIKĀCIJA:
