Sastāv no
1 kniebšanas mašīnas komplekts ar sloksnes padeves ierīci
1 velmēšanas mašīnas komplekts
Dienas jauda ir 5-6 tonnas 10 stundu laikā
Termiskā pārtraukuma mašīnas ievads:
Termiskā pārtraukuma mašīna tiek izmantota alumīnija siltumizolācijas profilu ražošanai, ieskaitot divas mašīnas: rievošanas mašīnu ar plastmasas sloksnes ieliktni, velmēšanas mašīnu. Gatavais produkts ir šāds:
Jūs varat redzēt, ka divi alumīnija profili ir savienoti tikai ar poliamīda sloksni. Alumīnijs var ļoti viegli nodot siltumu vai aukstumu, tā siltumvadītspēja ir augsta. Bet poliamīda sloksnes siltumvadītspēja ir ļoti zema, tad tā var bloķēt siltuma vai aukstuma pārnešanu caur alumīniju.
Izejviela no poliamīda sloksnes ir 75% neilons un 25% stikla šķiedra, ko mēs saucam par PA66 GF25 vai poliamīdu

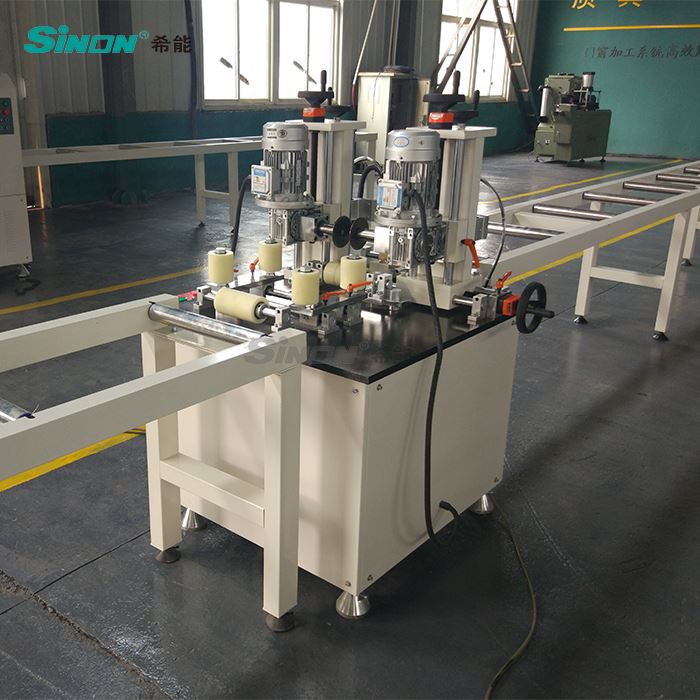

Knurling mašīna ar plastmasas sloksnes ieliktni:
induktīvais slēdzis: automātiska apstāšanās, kad pabeidz riņķošanu; kad profils ir tuvu knurling nazim, knurling nazis sāks darboties, kas var izvairīties no naža vienmēr skriešanas, ietaupot elektrību un augstu drošības rādītāju.
Automātiskās plastmasas plēves laminētājs: aprīkots ar automātisku plastmasas plēves laminatoru, rievojot, vienlaikus pielīmējiet plastmasas plēvi, aizsargājiet profilu, var arī ietaupīt izmaksas laminēšanas mašīnai.
Knurling naža materiāls: pelējuma tērauds, ļoti spēcīgs, katrs knurling naža pāris var izgatavot 150 ~ 200 tonnas alumīnija profilu.
Knurling naža izmērs: Φ80mm, 240 gab.
Plastmasas veltnis zem knurling naža: materiāls: augstas kvalitātes poliuretāns, izturīgs
Digitālais displejs: displeja rievu dziļumu, rievu dziļumu var regulēt.
Vienmērīga rīboņa: visas kustīgās ierīces var bloķēt, lai skriešanas laikā izvairītos no kustībām
Virzošais sliede: Japāņu lineārā vadotne, brauc vienmērīgi
Mašīnas plāksne: precīza slīpēšana un ciets hroms (biezums: 28 mm)
Ātrums: 0 ~ 70m/min (regulējams)
Maksimālā procesa sadaļa: W 260mm, H 260mm
Galda izmērs: W 550mm* L 5500mm (2 komplekti)
Kopējā jauda: 1,3 kW
Kopējais izmērs: W 1040mm*L 1350mm*H 1550mm
Kopējais svars: apmēram 1000 kg
Gaisa kompresors: 0.6 ~ 1.0Mpa
Ritošā mašīna
Pēc barošanas sloksnes, kombinācija starp profilu un sloksni nav cieši, jāizmanto velmēšanas mašīna, lai tās cieši apvienotos
Punkta kustība: kad sākat darboties, virziet ar taustiņu, lai pielāgotu piemērotu pozīciju un piemērotu spiedienu alumīnija profilam, izvairoties no profila bojājumiem
Tērauda preses veltnis: pelējuma tērauds, diametrs Φ208 ~ 238mm
Augšējā tērauda veltnis, kas aprīkots ar digitālo displeju, parāda plastmasas rullīšu spiedienu profilam, var arī ierakstīt vēstures datus
Trīs monitora komplekti, lai parādītu kombinēto spiedienu
Saliekta profila izlīdzināšanas ierīce, pirms velmēšanas, ja profils ir saliekts, velmēšanas mašīnā ir iespējams izlīdzināt
Trīs tērauda veltņu komplekti, lai cieši savienotu sloksni ar alumīnija profilu, palielinot spiedienu no pirmā komplekta līdz trešajam komplektam, lai izvairītos no bojājumu profila divu lielu un pārāk pēkšņu rites spēka dēļ.
Japāņu lineārā vadotne
Divu veidu dizains tērauda veltņu regulēšanai, mazu tērauda gabalu uzpildes ierīce vai rokas trieciena veids; mazu tērauda gabalu uzpildes veids ir piemērots apjoma ražošanai; rokas trieciena tipam ir augsta precizitāte
Mašīnas plāksne: precīza slīpēšana un ciets hroms (biezums: 28 mm)
Ātrums: 0 ~ 70m/min (regulējams)
Maksimālā procesa sadaļa: W 260mm, H 380mm
Galda izmērs: W 550mm* L 5500mm (2 komplekti)
Kopējā jauda: 3,55 kW
Kopējais izmērs: W 1220mm*L 1300mm*H 1350mm
Kopējais svars: apmēram 1800 kg
Gaisa kompresors: 0.6 ~ 1.0Mpa
Visa līnijas tehnoloģiskie dati:
l Kopējā jauda: 4,85 kW
lSvars: 2800 kg
lPalīdzības rāmis: platums (500 mm) × garums (5500 mm);
l Grīdas laukums: garums (15000 mm) × platums (4000 mm)
lDienas produkcija: 5 ~ 6 tonnas 10 stundu laikā;
lSaspiests gaiss: 0.6 ~ 1.0Mpa
lSekciju var apstrādāt: platums （260 mm × augstums (380 mm)
